Langkah Untuk Kalibrasi Probe Normal pada alat Ultrasonic Flaw Detector.

Kalibrasi adalah suatu proses penyesuaian pada suatu alat agar dapat sesuai dengan benda ujinya.

Dalam hal ini, metode ultrasonic terdapat beberapa parameter yang membedakannya, seperti jenis material dan kisaran nilai dari ketebalan dari benda uji tersebut, sehingga tentunya diharapkan setelah selesai kalibrasi, hasil pembacaan dari alatnya memberikan nilai yang sesuai dengan aktual dari benda ujinya.

    Cara kalibrasi ultrasonic Testing ECHOGRAPH 1095 dengan Probe Normal Single pada block V1 di ketebalan T=25mm.

Sebelum melakukan kalibrasi UT Flaw, persiapkan dan pastikan beberapa hal berikut ini :

• Siap kan unit UT Flaw, Kabel, Probe, Block V1 dan Kuplan

• Pastikan kondisi daya baterai pada unit masih  memadai

• Pastikan kabel dan probe sudah terpasang pada unit
• Pastikan Settingan parameter pada unit sudah sesuai dengan aplikasi, seperti jenis probe, jenis material, range ketebelan, gain, display pengukuran, dll. Untuk detailnya cek disini


Jika beberapa hal diatas sudah dilaksanakan, selanjutnya proses prosedur kalibrasi ultrasonic test dapat dilakukan.

Langkah Kalibrasi UT Flaw:

1. Tekan tombol power pada unit, hingga unit aktif
2. Persiapkan blok V1, dan gunakan pada sisi di bagian dengan ketebelan 25mm
3. Pasang kuplan pada blok V1, dan pasangkan probenya di blok V1.

4. Selanjutnya, pilih MENU CALIBRATION (pada unit), lalu tekan tombol panah Kanan, hingga tulisan "2 Point Adjustment" berubah menjadi High Light kuning
5. Lalu tekan tombol OK
6. Setelah itu akan tertampil Box PopUp

7. Setting beberapa parameter berikut ini
• Sound velocity = 5920
• Sound path reference = Nilai aktual ketebalan benda ujinya (dalam hal ini T=25mm pada blok V1)

• Path 1 = 25mm (sesuaikan dengan nilai ketebalan)
• Path 2 = 50mm (sesuaikan dengan nilai ketebalan x2 untuk normal probe)
8. Setelah itu, gunakan tombol panah atas atau bawah untuk menggeser kursor kuning ke perintah Next, lalu tekan OK
9. Setelah itu, pada display akan tertampil A-scan dengan tulisan
• Choose 1st BW-echo and confirm with OK,
• Gambar Dibawah ini

10. Pastikan pada Layar A-scan tertampil beberapa hal berikut ini :

• Tertampil ada 2 pulsa yang ada (selain dari Initial Pulsa / IP)
• Rubah range atau jarak hingga terlihat pulsanya
• Jika pulsanya kurang dari satu, besarkan range
• Jika pulsanya lebih dari 2, bisa di kecilkan rangenya agar pulsa lebih fokus
• Selesai atur atur, tekan tombol OK untuk eksekusinya.
11. Atur agar pulsa ke-1, tinggi pulsanya 80% FSH
12. Atur agar Gate (Monitor / garis pointer yang berwarna Merah), hingga berada berpotongan pada pulsa ke-1, di posisi di atas 20% FSH
• Jika tidak ada, gunakan tombol M1 Pos untuk menggeser ke kiri, kanan, atas, atau bawah. Selesai atur atur, tekan tombol OK untuk eksekusinya.
• dan atau gunankan M1 Width, untuk memanjangkan atau memendekan. Selesai atur atur, tekan tombol OK untuk eksekusinya.
13. Setelah itu, dengan posisi Gate/Pointer Merah sudah berpotongan dengan pulsa pertama, tekan tombol OK.

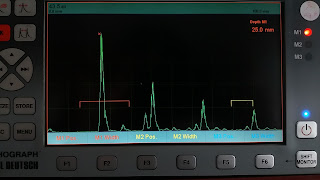

14. Maka, setelah itu, pada display akan tertampil A-scan dengan tulisan
• Choose 2nd BW-echo and confirm with OK,
• Gambar Dibawah ini

15. Selanjuntya. atur agar pulsa ke-2 tinggi pulsanya 80% FSH
16. Atur agar Gate (Monitor / garis pointer yang berwarna Kuning) hingga berada berpotongan pada pulsa ke-2, di posisi di atas 20% FSH
• Jika tidak ada, gunakan tombol M2 Pos untuk menggeser ke kiri, kanan, atas, atau bawah. Selesai atur atur, tekan tombol OK untuk eksekusinya.
• dan atau gunankan M2 Width, untuk memanjangkan atau memendekan. Selesai atur atur, tekan tombol OK untuk eksekusinya.
17. Setelah itu, dengan posisi Gate/Pointer Kuning sudah berpotongan dengan pulsa pertama, tekan tombol OK. Maka pada layar akan tertampil informasi.
• Delay = _____ us. Sound Velocity = ___ m/s
• Accept OK/ESC

18. Jika nilai parameter yang tampil tersebut sudah sesuai toleransi, maka selanjutnya tekan tombol OK untuk mengeksekusi dan mengakhiri proses kalibrasi.
19. Setelah tekan tombol OK, maka display akan menuju kembali ke MENU.
• Tekan kembali MENU untuk ke tampilan A-scan

20. Selesai
